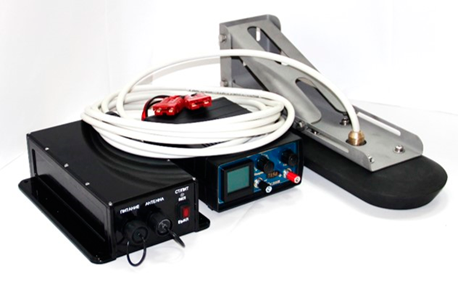

Гидролокатор бокового обзора

Гидролокатор бокового обзора 0
Назначение:

Комплекс гидроакустический — гидролокатор бокового обзора предназначен для поиска и обследования объектов на дне акваторий, мониторинга объектов подводной инфраструктуры и навигационного сопровождение судна.

Технические характеристики:
ПараметрЗначениеПримечание
Рабочая частота290 кГц (по каждому борту)
200 кГц (эхолот)
Рекомендуемые обследуемые глубины1 - 80 м
Тип зондирующего сигналалинейно-частотно-модулированный (ЛЧМ)Chirp
Регулировка усиленияавтоматическая
Разрешение по дальности3 см (боковой обзор)
4 см (эхолот)
Диаграмма направлености антенн бокового обзора1,0° (по горизонтали);
50° (по вертикали)
Максимальная дальности обнаружения объекта с эквивалентным радиусом 0,5 м250 м с одного борта
Функции ПО
  • управление гидролокатором
  • прием и запись данных
  • просмотр и редактирование отображения входных данных
  • выкладка на планшет
  • определение координат и размеров объектов
  • сохранение меток объектов
  • экспорт изображений с географической привязкой (в формате GeoTiff)
  • экспорт данных эхолота


в режиме "реального" времени
Интерфейс управления и передачи данныхEthernet 100BASE-TX (100Мбит/с)
Интерфейс подключения датчиковRS-232, протокол NMEA-0183GGA, RMC, HDM
Питание12/24 В
Размещение антенного блокатранцевое (набортное)длина кабеля антенного блока 10 метров
