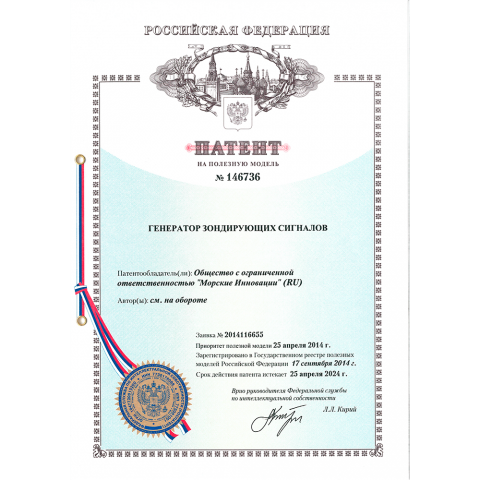

Получен патент на полезную модель Генератор зондирующих сигналов

Получен патент на полезную модель Генератор зондирующих сигналов

Изобретение относится к генераторным трактам акустических эхоимпульсных локаторов. Преимущественная область использования - гидроакустика, ультразвуковая дефектоскопия. Генератор зондирующих сигналов содержит синхронизатор и импульсный генератор, соединенный с D-входом D-триггера, выход которого подключен к одному из входов ключа, выходом подключенного к одному из входов усилителя мощности, преобразователь кодов, генератор видеоимпульсов и генератор кодов, соединенный с преобразователем кодов, выходы которого соединены с входами генератора видеоимпульсов и С-входом D-триггера, а выходы генератора видеоимпульсов соединены с другими входами ключа. Введение временной раздвижки между противофазными управляющими сигналами усилителя мощности класса D исключает возможность возникновения сквозных токов в активных элементах, что позволяет значительно повысить надежность зондирующего генератора и сформировать зондирующий сигнал с постоянной начальной и конечной фазой, который подается на акустический преобразователь. Наличие двух сдвинутых по фазе на 90° опорных сигналов с частотой, равной частоте зондирующего сигнала, сдвинутых по фазе на 90° с частотой, равной частоте зондирующего сигнала, позволяет использовать методы синхронного детектирования и другие виды обработки эхо-сигналов, что значительно расширяет эксплуатационные возможности генератора.
